咖啡酸国家一级纯度标准物质的研制

苏斌¹^,, 张宝喜², 毕研才¹, 龚宁波², 杨世颖²^,, 张丽²^,, 吕扬²^,, 杜冠华³

1.山东济世药业有限公司质量部,济南 271100

2.北京协和医学院·中国医学科学院药物研究所晶型药物研究北京市重点实验室,北京 100050

3.北京协和医学院·中国医学科学院药物研究所药物靶点研究与新药筛选北京市重点实验室,北京 100050

SU Bin¹^,, ZHANG Baoxi², BI Yancai¹, GONG Ningbo², YANG Shiying²^,, ZHANG Li²^,, LYU Yang²^,, DU Guanhua³

1. Department of Quality,Shandong Jishi Pharmaceutical Co.,Ltd,Jinan 271100,China

2. Institute of Materia Medica,Peking Union Medical College & Chinese Academy of Medical Sciences,Beijing Key Laboratory of Polymorphic Drugs,Beijing 100050,China

3. Institute of Materia Medica,Peking Union Medical College & Chinese Academy of Medical Sciences,Beijing Key Laboratory of Drug Target Identification and Drug Screening,Beijing 100050,China

通信作者杨世颖(1982-),女,河北张家口人,副研究员,硕士生导师,研究方向:药物分析。ORCID:0000-0001-5525-169X,电话:010-63161258,E-mail:ysy@imm.ac.cn。张丽(1981-),女,河北石家庄人,副研究员,硕士生导师,研究方向:药物分析。电话:010-63165212,E-mail:zhangl@imm.ac.cn。吕扬(1959-),女,北京人,研究员,博士生导师,研究方向:药物分析。电话:010-63165212,E-mail:luy@imm.ac.cn。

作者简介苏斌(1982-),男,山东济南人,助理工程师,研究方向:药品质量控制及质量保证。ORCID:0000-0001-8466-9470,电话:0531-75603008,E-mail:subin@126.com。

基金资助: *山东省重点研发计划(2019JZZY020909);中国医学科学院中央级公益性科研院所基本科研业务费资助项目(2021-RW350-001);中国医学科学院创新工程(2022-I2M-1-015);北京市自然科学基金资助项目(7222261);国家药典委员会标准提高项目(2022Y14);新疆维吾尔自治区重点实验室开放课题(2022D04016)

中图分类号: R97;Q946.82 文献标识码: B 文章编号: 1004-0781(2023)08-1192-07

摘要:

目的研制具有准确量值和不确定度的咖啡酸化学纯度国家级有证标准物质。方法依据我国一级标准物质研制技术规范与相关技术文件,制备了咖啡酸化学纯度标准物质,采用高效液相色谱法 (HPLC) 进行均匀性检验与短期、长期稳定性考察;采用质量平衡法与库仑滴定法两种不同原理的检测分析技术实现对咖啡酸化学纯度标准物质的联合定值与不确定度评估。结果研制的咖啡酸化学纯度标准物质符合我国有证标准物质技术规范要求,标准值及不确定度评估值为:(99.5±0.7)%(k=2,P=0.95)。结论所研制的咖啡酸化学纯度标准物质具有量值准确、可溯源的特性,已获批国家一级有证标准物质,将为我国中药材、中成药等相关药品的质量控制提供有效的标准物质与物质标准。

关键词: 咖啡酸; 有证标准物质; 化学纯度; 质量平衡法; 库仑滴定法

Abstract:

Objective To develop a national CRM for the chemical purity of caffeic acid with accurate quantity and uncertainty. Methods According to the technical specifications and relevant technical requirements for the development of first-class reference materials in China,the chemical purity reference materials of caffeic acid were prepared,and the homogeneity,short-term and long-term stability were tested by high-performance liquid chromatography (HPLC);two methods with different principles,mass balance method and coulometric titration,were used for the value determination and uncertainty evaluation of caffeic acid chemical purity reference materials. Results The developed chemical purity reference material of caffeic acid met the requirements of the technical specifications for certified reference standards in China.The standard value and uncertainty evaluation were 99.5%±0.7% (k=2,P=0.95). Conclusion The caffeic acid chemical purity reference material developed in this paper has the characteristics of accurate quantity and traceability.It has been approved as a national first-class certified reference material,providing effective reference materials and material standards for the quality control of Chinese herbal medicine,proprietary Chinese medicine and other related drugs in China.

Key words: Caffeic acid; Certified reference material; Purity; Mass balance; Coulometry

开放科学(资源服务)标识码(OSID)

咖啡酸属酚酸类化合物,广泛存在于多种中药材植物中,如一枝黄、杜仲、薄荷、蒲公英等。研究发现,咖啡酸具有广泛的药理活性,如抗菌、抗病毒、抗炎、抗氧化、抗癌等作用,近年来又逐渐发现其在糖尿病肾病、心肌细胞保护、免疫系统疾病等方面具有较好活性^[1,2,3,4,5]。鉴于咖啡酸化学成分存在于多种中药材中,《中华人民共和国药典》将其列为冬葵果等中药材质量评价的有效或指标成分,在冬葵果、杠板归、牵牛子等多种中药材的鉴别检查中亦作为对照品使用^[6]。因此,研究咖啡酸纯度标准物质对于我国中药相关产品的质量控制具有重要的科学意义。

标准物质是具有可溯源性和准确量值的测量标准,其基本功能是可以复现、保存与传递量值,保证在不同时间与空间中量值的可比性与一致性。标准物质的特性量值是作为分析测量中的“量具”和“标准”,在校准仪器、评价方法、确定材料成分、考核人员水平以及生产过程中的质量控制方面起着重要的标准的作用^[7,8]。2005年国际标准化组织/标准物质委员会(ISO/REMCO)对标准物质、有证标准物质、基准标准物质赋予了新的定义^[9,10]。

我们根据中华人民共和国计量法、一级标准物质研制技术规范(JJF 1006-1994)、标准物质管理办法与《中华人民共和国药典》等相关技术文件^{[11,12,13,14]},研制了咖啡酸化学纯度有证标准物质,具有溯源性和量值传递功能,可应用于相关化学药品、中药产品、保健品的质量监控,为实现我国准确定量检测药品与相关物质提供了标准物质资源和物质纯度标准。

根据有证标准物质研制要求,笔者在本实验完成了咖啡酸纯度标准物质的均匀性检验、短期稳定性考察、长期稳定性考察等系列研究,并采用质量平衡法与库仑滴定法两种不同原理的检测分析技术,实现了对咖啡酸化学纯度标准物质联合定值,建立了不同技术方法的不确定度评估数学模型,确保了标准物质定值结果的科学性和准确性。

1 仪器与试剂

1.1 仪器

Agilent 1200 型高效液相色谱仪(配置:四元梯度泵,自动进样器,DAD检测器,Agilent chemstation色谱工作站);库仑滴定仪(自制,双铂电极,电流指示器);XS 105型分析用天平(METTLER TOLEDO公司,感量:0.01 mg);TU-1901 型双光束紫外可见分光光度计(北京普析通用仪器有限责任公司)。研究使用的高效液相色谱仪、紫外分光光度计、分析用天平等仪器及玻璃器皿、移液枪等均经国家计量院校准,库仑滴定仪经国家一级亚砷酸根溶液标准物质(GBW 08666)校准。

1.2 试剂

乙腈(色谱纯,Fisher Chemical);异丙醇(色谱纯,Fisher Chemical);冰醋酸(分析纯,北京化学试剂公司);溴化钾(分析纯,北京化学试剂公司);盐酸(分析纯,北京化学试剂公司);纯水;流动相使用前均过孔径0.2 μm微孔滤膜。

2 方法与结果

2.1 高纯度标准物质候选物制备

咖啡酸标准物质候选物原料由东北产地的蒲公英中药材提取、分离、纯化获得。采用四大光谱技术进行咖啡酸纯度标准候选物样品进行结构确证研究:UV(乙腈)λ_max:320.5 nm、294.0 nm、239.0 nm、216.5 nm、191.5 nm;IR:3 431.7,3 231.7,3 025.0,2 830.4,2 563.9,1 644.7,1 619.4,1 600.7,1 530.7,1 449.6,1 374.7,1 352.0,1 326.1,1 296.1,1 280.0,1 217.7,1 174.3,1 120.3,974.8,968.6,935.4,900.2,871.9,849.7,816.8,801.7,779.9,736.6,699.1,647.8,603.0,576.0,458.6 cm^-1;H-NMR(d₆-DMSO):δppm:6.2(1H,d,J=15.9Hz,H-6),6.7(1H,d,J=8.2Hz,H-7),6.9(1H,dd,J=8.2Hz,J=1.85Hz,H-2),7.0(1H,d,J=1.85Hz,H-8),7.4(1H,d,J=15.85Hz,H-5),9.1(1H,s,H-1),9.5(1H,s,H-3),12.1(1H,s,O-H)。¹³C-NMR(d₆-DMSO):δppm:114.6(C-1),115.1(C-6),115.7(C-7),121.1(C-5),125.7(C-2),144.6(C-4),145.5(C-3),148.1(C-8),167.9(C-9);ESI-MS m/z:181.0(M⁺+1);以上数据与文献报道基本一致^[15],可确定标准物质候选物样品为咖啡酸。

2.2 定值方法的方法学研究

咖啡酸纯度标准物质采用质量平衡法与库仑滴定法2种不同原理的方法进行联合定值。其中质量平衡法是首先采用高效液相色谱面积归一化法,测定候选物中主成分含量,再扣除候选物中无紫外吸收的杂质成分含量,从而获得待测标准物质候选物的化学纯度。

2.2.1 高效液相色谱法研究

(1)色谱条件色谱柱:Agilent Eclipse XDB C₁₈(150 mm×4.6 mm,5 μm)。流动相:梯度洗脱,A相:0.5%冰醋酸溶液(含5%异丙醇);B相:乙腈。5%Bisocratic (9 min);5%~25%B linear(5% min^-1,4 min);25%B isocratic(9 min);25%~5%B linear(5% min^-1,4 min);5%B isocratic(9 min)。流速:1.0 mL·min^-1,柱温:35 ℃,进样量:10 μL。有关物质检测浓度:500 μg·mL^-1。记录色谱图及峰面积,利用Agilent Chemstation色谱工作站处理数据,采用面积归一化法进行纯度测定。

(2)线性范围精密称取咖啡酸纯度标准物质样品25.0 mg,10%乙腈溶解并定容至25 mL量瓶,摇匀,配制成浓度为1 000 μg· mL^-1的储备液。分别精密量取储备液0.1,0.5,1.0,2.5,5.0,7.0 mL,用10%乙腈定容至10 mL容量瓶中,配制成系列浓度分别为10.0,50.0,100.0,250.0,500.0,700.0 μg·mL^-1的标准溶液。分别精密度量取各浓度溶液10 μL注入液相色谱仪,记录色谱图及峰面积。按“2.1.1”项下色谱条件进样分析。以样品浓度(X,μg·mL^-1)为横坐标,以峰面积(Y)为纵坐标,绘制标准曲线,回归线性方程为Y=32.556X+33.788,相关系数R²=0.999 9(n=6)。结果表明,在10.0~700.3 μg·mL^-1 浓度范围内,咖啡酸峰面积与浓度呈现良好的线性关系。

(3)仪器精密度精密称取咖啡酸纯度标准物质12.5 mg,加10%乙腈溶解,并定容至25 mL量瓶中,配制成浓度为500.0 μg·mL^-1的溶液,摇匀,备用。精密量取溶液10 μL注入液相色谱仪,重复进样6次。计算6次重复实验的平均峰面积RSD值为0.04%,<2.0%,表明利用高效液相色谱法测定咖啡酸纯度标准物质的检测分析仪器精密度良好。

(4)方法精密度按“2.1.3”项下方法配制供试品,共6份。精密量溶液10 μL注入液相色谱仪,重复进样3次。计算获得6份样品平均峰面积的RSD值为0.15%,<2.0%,表明利用高效液相色谱法测定咖啡酸纯度标准物质的检测分析方法具有良好的精密度。

2.2.2 库仑滴定法

(1)反应原理电极材料:双铂电极;发生电极反应:2Br^—=Br₂+2e;电解电流:0.9872 mA;指示终点:电流上升法,电流超过20 μA停止电解;电解质组成:8N盐酸:2M 溴化钾:冰醋酸=1:1:2。咖啡酸分子量为180.15。反应原理见图1。

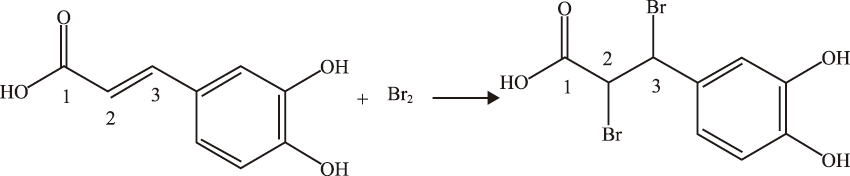

图1 咖啡酸库仑滴定反应原理

Fig.1 The principle of Coulomb titration of caffeic acid

(2)线性范围精密称取10.28,12.43,14.11,16.91,18.31,20.91 mg,置于10 mL量瓶中,使用甲醇定容,待用。分别移取100 μL的供试溶液样品进行实验。利用咖啡酸样品量与溴库仑滴定反应时间之间的定量关系进行测定,记录反应时间。以咖啡酸纯度标准物质的进样量为横坐标,以平均反应时间为纵坐标,绘制标准曲线,回归线性方程为:Y=1 078.8X+0.541 2,相关系数R²为0.999 8(n=6)。结果表明,在0.10~0.21 mg质量范围内,物质进样量与反应时间呈现良好的线性关系。

(3)仪器精密度精密称取15.01 mg,置于10 mL量瓶中,加入甲醇溶解并定容。进样体积为100 μL,重复测定6次,记录反应时间。计算6次重复实验的的反应时间的RSD值为0.42%,表明利用库仑滴定法测定咖啡酸纯度标准物质的检测分析仪器精密度良好。

(4)方法精密度按“2.2.3”项下方法配制供试品,共6份。进样量为100 μL,记录反应时间。计算相同重量的6份样品的平均反应时间的RSD为0.18%,<2.0%,表明采用库仑滴定法咖啡酸纯度标准物质的检测分析方法具有良好的精密度。

2.3 均匀性检验

从500支咖啡酸纯度标准物质最小包装中随机数字表法抽取15 支样品,每支平行取样3 次,加10%乙腈配制成500 μg·mL^-1的溶液,按照“2.1.1”项下色谱条件进行均匀性检验,采用HPLC 面积归一化法进行测定,获得45个均匀性检验数据,结果见表1。

编号	相对纯度	均值	编号	相对纯度	均值
1	99.54	99.53	99.53	99.53	9	99.52	99.53	99.52	99.52
2	99.53	99.52	99.53	99.53	10	99.53	99.52	99.53	99.53
3	99.53	99.54	99.54	99.54	11	99.52	99.53	99.53	99.53
4	99.54	99.53	99.53	99.53	12	99.53	99.53	99.53	99.53
5	99.53	99.53	99.53	99.53	13	99.53	99.53	99.53	99.53
6	99.53	99.53	99.52	99.53	14	99.53	99.53	99.52	99.53
7	99.52	99.53	99.52	99.52	15	99.53	99.53	99.52	99.53
8	99.53	99.52	99.52	99.52

表1 均匀性检验测定结果

Tab.1 Results of homogeneity %

采用单因素方差分析对均匀性检验数据进行统计分析,F=1.76;查F检验临界值表知:F_0.05(14,30)=2.04,F<F_0.05(14,30)。结果表明咖啡酸纯度标准物质样品具有良好的均匀性。见表2。

差异源	离差平方和 (SS)	自由度 (Df)	均方差 (MS)	均方差比 (F)	F临界值 (F-crit)
组间	6.58E-08	14	4.70E-09
组内	8.00E-08	30	2.67E-09	1.76	2.04
总计	1.46E-07	44

表2 方差分析结果

Tab.2 ANOVA results of homogeneity

2.4 稳定性考察

2.4.1 短期稳定性考察对包装后标准物质样品进行高温实验(60 ℃)、高湿实验[(90±5)%,25 ℃]、光照实验[照度(4 500±500) lx],并分别于0,7,14 d对经过高温、高湿、光照后的标准物质样品进行检测,每个时间点随机抽样3瓶样品,每瓶进3针,采用HPLC法检测样品纯度,结果见表3。

实验条件	t/ d	纯度	均值	标准偏差
1	2	3	1	2	3	1	2	3
高温	0	99.52	99.52	99.52		99.54	99.54	99.54	99.52	99.53	99.53	99.53	1.00×10^-4
	7	99.53	99.53	99.52		99.52	99.52	99.52	99.52	99.52	99.53	99.52	5.77×10^-5
	14	99.52	99.52	99.52		99.53	99.53	99.52	99.53	99.53	99.52	99.52	3.85×10^-5
高湿	0	99.52	99.52	99.52		99.54	99.54	99.54	99.52	99.53	99.53	99.53	1.00×10^-4
	7	99.52	99.51	99.52		99.52	99.52	99.52	99.53	99.53	99.53	99.52	5.77×10^-5
	14	99.52	99.52	99.52		99.52	99.52	99.53	99.53	99.52	99.52	99.52	1.93×10^-5
光照	0	99.52	99.52	99.52		99.54	99.54	99.54	99.52	99.53	99.53	99.53	1.00×10^-4
	7	99.53	99.52	99.52		99.52	99.52	99.52	99.52	99.52	99.52	99.52	1.93×10^-5
	14	99.53	99.52	99.52		99.52	99.52	99.52	99.52	99.52	99.52	99.52	1.93×10^-5

表3 短期稳定性实验结果

Tab.3 Results of short-term stability %

标准物质特性量值的标准值未知时,用平均值一致性检验法评价标准物质的稳定性,公式表述为:

$t = \frac{|\bar{x_{1}} - \bar{x_{2}}|}{\sqrt[]{\frac{(n_{1} - 1) s_{1}^{2} + (n_{2} - 1) s_{2}^{2}}{n_{1} + n_{2} - 2} \times \frac{n_{1} + n_{2}}{n_{1} n_{2}}}}$

查t分布双侧分位数表知: $t_{4}^{0.05}$ =2.776,经计算知:高温 $t_{4}^{0.05}$ (0,7)=1.500,高温 $t_{4}^{0.05}$ (0,14)=1.617,高湿 $t_{4}^{0.05}$ (0,7)=1.500,高湿 $t_{4}^{0.05}$ (0,14)=1.701,光照 $t_{4}^{0.05}$ (0,7)=1.701,光照 $t_{4}^{0.05}$ (0,14)=1.701。

短期实验结果表明,经上述3种影响因素实验前后标准物质样品的化学纯度未发生变化,包装标准物质样品在短期不同环境条件下的稳定性良好。

2.4.2 长期稳定性将包装后标准物质样品放置在常温下长期保存,并分别于0,1,2,4,6,12个月对取样进行纯度检测。每个时间点随机抽样6瓶样品,按短期稳定性考察方法检测样品纯度。结果见表4。

时间/ 月	次数	纯度	均值	标准偏差
0	1	99.52	99.54	99.52	99.54	99.52	99.52
	2	99.52	99.54	99.53	99.54	99.52	99.52	99.53	9.83×10^-5
	3	99.52	99.54	99.53	99.53	99.52	99.52
1	1	99.53	99.53	99.53	99.53	99.53	99.52
	2	99.53	99.52	99.53	99.53	99.53	99.52	99.53	5.16×10^-5
	3	99.53	99.52	99.53	99.52	99.53	99.52
2	1	99.52	99.53	99.52	99.53	99.52	99.53
	2	99.52	99.53	99.53	99.52	99.53	99.53	99.53	5.48×10^-5
	3	99.52	99.53	99.52	99.52	99.53	99.53
4	1	99.55	99.54	99.54	99.54	99.54	99.53
	2	99.54	99.54	99.54	99.54	99.53	99.54	99.54	0.00
	3	99.54	99.54	99.54	99.53	99.54	99.54
6	1	99.53	99.53	99.54	99.54	99.53	99.53
	2	99.54	99.53	99.54	99.54	99.53	99.53	99.54	5.48×10^-5
	3	99.54	99.53	99.54	99.53	99.53	99.53
12	1	99.54	99.54	99.53	99.54	99.54	99.54
	2	99.54	99.53	99.53	99.54	99.54	99.53	99.54	5.16×10^-5
	3	99.54	99.53	99.53	99.53	99.54	99.54

表4 长期稳定性研究数据

Tab.4 Results of long-term stability %

以X代表时间,以Y代表标准物质的特性量值(咖啡酸的纯度值),拟合成一条直线,获得直线方程为:Y=0.000 009 1X+0.995 3。斜率a=0.000 009 1,直线的标准偏差 $S^{2} = \frac{\overset{n}{\sum_{i}} (Y_{i} - b - a X_{i})^{2}}{n - 2} = 2.64 \times 10^{- 9}$ 。自由度为n-2=6-2=4和P=0.95(95%置信区间)的t因子等于2.776,由于| $a$ |=9.1×10^-6< $t_{4}^{0.05} \times S_{a}$ =1.45×10^-5,故斜率是不显著的,因而未观察到不稳定性。长期稳定性研究结果表明:包装后的咖啡酸纯度标准物质在12个月内的稳定性良好。

2.5 标准值的确定

2.5.1 质量平衡法按“2.1.3”项下方法配制供试品,共10份。按上述色谱条件进行测定,记录色谱峰面积,并计算其相对纯度。检测结果见表5和表6。采用HPLC面积归一化法测定标准物质主成分化学纯度的计算数学模型为:W_HPLC=100%×A_{化合物色谱峰面积}/ A_{总色谱峰面积},其中W_HPLC 表示化合物的相对纯度,A化合物色谱峰面积表示测定被测化合物色谱峰面积值,A_{总色谱峰面积}表示测量化合物加各杂质成分的色谱峰面积之和。首先,对10 组测量纯度数据进行格拉布斯(Grubbs) 检验以剔除可疑值,计算得G=1.585,查格拉布斯临界值表知:G0.95(10)=2.176。因G<G0.95(10),故10 组数据中无可疑值存在。

编号	Area-1	Area-2	Area-3	平均	s	相对纯度/%
KFS-1	16 388.6	16 386.9	16 393.5	16 389.7	3.43	99.53
KFS-2	16 342.9	16 341.8	16 339.0	16 341.2	2.01	99.53
KFS-3	16 435.3	16 439.5	16 438.3	16 437.7	2.16	99.54
KFS-4	16 389.7	16 388.5	16 391.5	16 389.9	1.51	99.53
KFS-5	16 539.4	16 546.8	16 545.0	16 543.7	3.86	99.52
KFS-6	16 421.5	16 419.5	16 423.4	16 421.5	1.95	99.52
KFS-7	16 414.9	16 407.9	16 405.4	16 409.4	4.92	99.53
KFS-8	16 476.0	16 482.3	16 478.0	16 478.8	3.22	99.53
KFS-9	16 446.1	16 447.3	16 453.3	16 448.9	3.86	99.53
KFS-10	16 320.3	16 327.9	16 328.5	16 325.6	4.57	99.53
平均值				16 418.6		99.53

表5 咖啡酸主色谱峰面积结果

Tab.5 Results of chromatographic peak areas of caffeic acid

编号	Area-1	Area-2	Area-3	平均	s
KFS-1	16 465.6	16 463.4	16 471.0	16 466.7	3.91
KFS-2	16 419.5	16 419.0	16 416.2	16 418.2	1.78
KFS-3	16 511.5	16 516.3	16 515.8	16 514.5	2.64
KFS-4	16 467.4	16 465.7	16 469.1	16 467.4	1.70
KFS-5	16 619.0	16 625.8	16 624.1	16 623.0	3.54
KFS-6	16 500.5	16 497.9	16 501.7	16 500.0	1.94
KFS-7	16 493.3	16 486.1	16 483.1	16 487.5	5.24
KFS-8	16 554.0	16 561.0	16 555.6	16 556.9	3.67
KFS-9	16 523.1	16 525.0	16 531.0	16 526.4	4.12
KFS-10	16 398.2	16 405.7	16 406.2	16 403.4	4.48
平均值				16 496.4	3.30

表6 总色谱峰面积

Tab.6 Results of total chromatographic peak areas

由表5的定值数据的化合物色谱峰面积确定咖啡酸纯度标准物质主成分的纯度为99.53%。鉴于高效液相色谱面积归一化法测定纯度值的局限性,根据质量平衡法原理,需要扣除样品中在高效液相色谱检定波长下不出峰的水分、炽灼残渣和溶剂残留的成分含量。分别采用干燥失重法、炽灼残渣法、气相色谱法测定相关物质的含量。实验结果表明,样品中水分含量为0.030%,炽灼残渣为0.053%,溶剂残留为0.004%,合计0.087%。

最终可得咖啡酸纯度标准物质的纯度标准值为99.53%×(100%-0.087%)=99.44%。

2.5.2 库仑滴定法按随机数表抽取20支标准物质样品,采用甲乙双人独立操作,精密称取约15.00 mg,置于10 mL量瓶中,使用甲醇定容,待用。利用体积计算含咖啡酸样品量,采用100 μL进样量进行实验,记录反应时间。库仑滴定法的数学模型为:x=(W/W_样)×100% =[(Q×M)/(n×F)/(mV₁/V₂)]×100% =[(i×t×M)/(n×F)/(mV₁/V₂)]×rep×100%,式中W表示反应物质的量 (g);W_样表示反应样品进样量 (g);V₁表示实验进样量体积 (μL);V₂表示容量瓶体积 (μL);Q表示通过电极的电量(C);i表示电流(A);t表示时间(s);M表示反应物质分子量;n表示电子数;F表示法拉第常数 (96 486.57库仑/当量),测定结果见表7。对得到的20组咖啡酸化学纯度标准物质纯度值采用格拉布斯检验进行可疑值的剔除,经计算得G_甲=1.576,G_乙=1.504。查格拉布斯临界值表知:G 0.95(10)=2.176。因G值均小于G0.95(10),故无可疑值存在。2次独立检测数据的t检验结果为0.12,小于临界值2.10,表明两次独立检测数据无显著性差异。

操作者	称样量	进样量	平均反应时间/s	N值	纯度	均值	标准偏差
甲	15.49	0.154 9	167.9	1.998 0	99.898
	15.79	0.157 9	170.0	1.984 5	99.226
	15.01	0.150 1	161.9	1.988 2	99.409
	15.12	0.151 2	163.0	1.987 1	99.356
	15.01	0.150 1	162.3	1.993 1	99.654
	14.91	0.149 1	161.1	1.991 6	99.581
	14.83	0.148 3	160.8	1.998 6	99.932
	14.99	0.149 9	161.8	1.989 6	99.480
	15.71	0.157 1	169.7	1.991 1	99.555
	15.84	0.158 4	170.4	1.982 9	99.146	99.524	2.59×10^-3
乙	15.31	0.153 1	165.7	1.995 0	99.748
	15.11	0.151 1	162.8	1.986 0	99.300
	15.09	0.150 9	163.4	1.996 0	99.798
	15.39	0.153 9	166.7	1.996 6	99.829
	15.98	0.159 8	173.1	1.996 7	99.834
	14.99	0.149 9	161.1	1.981 0	99.050
	14.46	0.144 6	155.7	1.984 8	99.238
	14.95	0.149 5	161.9	1.996 2	99.808
	14.58	0.145 8	157.7	1.993 7	99.686
	15.01	0.150 1	161.4	1.982 0	99.102	99.539	3.26×10^-3

表7 咖啡酸化学纯度标准物质的库仑滴定定值检测结果

Tab.7 Coulometry test results of caffeic acid chemical purity reference material

库仑滴定法确定的咖啡酸标准物质的化学纯度标准值为99.531%。

2.5.3 两种定值方法测量结果的最佳值 2种不同原理定值技术对咖啡酸化学纯度标准物质纯度标准值定值结果见表8。采用t检验方法对不同原理获得的定值结果进行比较,计算结果为t=1.42,自由度为19.03,经查t分布双侧分位数表知: $t_{20}^{0.05}$ =2.086,2种方法间t检验计算结果t值小于临界值,表明两种方法数据结果的一致性。

方法	纯度均值/ %	测定次数	单次测量标准偏差(SD)
HPLC	99.44	10	5.68×10^-5
库仑滴定	99.53	20	2.86×10^-3

表8 咖啡酸纯度标准物质两种原理方法定值结果

Tab.8 Two methods tests results of caffeic acid chemical purity reference material

2种定值方法测量结果的最佳值为: $\bar{x} = (\bar{x_{1}} + \bar{x_{2}}) / 2 = (99.44 % + 99.531 %) / 2 = 99.49 %$ 。

2.6 不确定度评定

2.6.1 定值引入的不确定度

(1)质量平衡法定值测量引入的不确定度由纯度计算数学模型可知,峰面积的不确定度包含了10个样品在称量、样品配制等试验中由天平、容量瓶以及色谱仪等带来的各种影响因素。计算公式为: $u_{(A_{色谱峰})} = \sqrt[]{\sum S_{色谱峰}^{2} / n}$ ,式中u_(A色谱峰) 表示色谱峰引入的不确定度值,S_色谱峰表示色谱峰标准偏差,n表示测定次数。根据表5、表6数据计算获得由HPLC实验引入的不确定度分量分别为:u_{(A主色谱峰)} =3.344 1;u_{(A总色谱峰)}=3.501 8。

由“5.1”项下测定结果可知,咖啡酸化学纯度标准物质中的水分、无机杂质与溶剂残留的含量测定值均小于 0.1%,对定值结果影响较小,故由其引入的不确定度可以忽略不计。

计算质量平衡法测量的合成不确定度0.002 93。

(2)库仑滴定法定值测量引入的不确定度由纯度计算数学模型可知,库仑滴定法引入的不确定度评定分量见表9。

标准不确定度分量	标准不确定度	数值	相对标准不确定度
亚砷酸根溶液标准物质	1.20×10^-6	0.5	2.40×10^-6
方法的重复性/ (rep)	6.40×10^-4	0.995 31	6.43×10^-4
称量/(m)	5.10×10^-3	14.46	3.53×10^-4
进样体积/(V)	5.10×10^-2	100	5.10×10^-4
定容体积/(V)	8.17×10^-3	10	8.17×10^-4
咖啡酸摩尔质量/(M)	4.21×10^-3	180.157 4	2.34×10^-5
仪器的电流/(I)	1.31×10^-3	0.987 2	1.33×10^-3
仪器中计时器	5.10×10^-2	155.7	3.28×10^-4

表9 库仑滴定法的合成标准不确定度评定分量

Tab.9 Combined standard uncertainty components of Coulometry method

根据表7数据计算获得由库仑法试验引入的各种不确定度分量值,详细结果见表9中相对标准不确定度列数据。计算库仑滴定法测量的合成不确定度1.83×10^-3。

2.6.2 均匀性引入的不确定度数学模型为: $S_{H} = \sqrt[]{1 / n \times (M S_{组间} - M S_{组内}})$ ,式中S_H 表示均匀性产生的不确定度;n表示测定次数;MS_组间表示组间均方差;MS_组内表示组内均方差。

由表1计算获得样品均匀性引入不确定度值为2.23 ×10^-9,因均匀性产生的不确定度较小,可以忽略。

2.6.3 样品稳定性引入不确定度根据样品长期稳定性考察数学模型,斜率的不确定度为:

$S_{a} = \frac{S}{\sqrt[]{\overset{n}{\sum_{i}} (X_{i} {- \bar{X})}^{2}}} = 2.79 \times 10^{- 6}$

式中S(a) 表示稳定性产生的不确定度;S表示直线的标准偏差;X_i 表示时间点; $\bar{X}$ 表示时间均值。

由表4计算获得样品稳定性引入的不确定度值S_t=12×S_a=3.348×10^-5,由此值可知,因长期稳定性产生的不确定度较小,可以忽略。

2.6.4 合成不确定度计算

(1)两种定值方法合成不确定度计算咖啡酸纯度标准物质使用质量平衡法与库仑滴定法2种不同原理方法进行定值,其合成不确定度为: $u_{c} (x) = \bar{x} \times \sqrt[]{(u_{c} (x_{1}) / x_{1})^{2} + (u_{c} (x_{2}) / x_{2})^{2}}$ ,式中u_c(x) 表示合成不确定度; $\bar{x}$ 表示纯度标准值最佳值;u_c(x₁) 表示质量平衡法法合成不确定度;x₁表示质量平衡法纯度标准值;u_c(x₂) 表示库仑滴定法合成不确定度;x₂ 表示库仑滴定法纯度标准值。由“5.3”项数据计算获得两种定值方法的合成不确定度值为3.47×10^-3。

(2)总合成不确定度计算总合成不确定度包括测量引入的不确定、均匀性引入的不确定和稳定性引起的不确定度,数学模型为: $u_{c} (总) = \sqrt[]{u_{c} {(x)}_{}^{2} + S_{H}^{2} + S_{(b_{1})}^{2}}$ 式中u_c(总) 表示总合成不确定度;u_c(x) 表示测量产生的合成不确定度;S_H 表示均匀性产生的不确定度(可忽略); ${S_{(b}}_{1)}$ 表示稳定性产生的不确定度(可忽略)。

故总合成不确定度仅由定值方法不确定度引入,计算获得总合成不确定度值为3.45×10^-3。

2.6.5 扩展不确定度计算数学模型为U=ku_c(总),式中U表示扩展不确定度;k表示包含因子;u_c(总) 表示总合成不确定度。k取 2,置信水平P为95%,计算扩展不确定度值为0.69%。

2.7 定值结果及不确定度表示

咖啡酸纯度标准物质的纯度值为(99.5±0.7)%,k=2,P=0.95。

3 讨论

论文首次采用2 种质量平衡法和库仑滴定法不同原理技术方法对咖啡酸纯度标准物质进行联合定值研究,有效克服了仅采用单一原理技术方法定值带来的分析方法缺陷和不足,使纯度标准物质定值结果更加准确可靠,为药品相关纯度标准物质的研制提供了技术方法参考。

本文研制的咖啡酸纯度标准物质具有准确的纯度标准值和不确定度,在国内外属首次研制,并已经获得国家质量监督检验检疫总局批准为国家一级计量有证标准物质,证书编号为GBW09529。该标准物质具备量值溯源和传递功能,不仅可用于相关中药材、中成药、提取物、药物中间体等产品的质量控制,还可用于仪器校准、新方法确认等研究,具有非常广泛的实际应用价值。

参考文献

View Option

[1]	张雯, 孙雅丽, 王琳, 等. 咖啡酸及其衍生物药理作用研究进展[J]. 动物医学进展, 2021, 42(8):103-106. [本文引用:1]
[2]	张倩倩, 李思谦, 周立红, 等. 咖啡酸等小分子酚酸类成分自氧化及聚合机制产物及药理活性研究进展[J]. 中国现代中药, 2021, 23(3):555-561. [本文引用:1]
[3]	孙皓熠, 郝宝燕, 张浩超, 等. 咖啡酸研究概况[J]. 食品与药品, 2017, 19(2):151-154. [本文引用:1]
[4]	王琦, 蒋英蓝, 刘婷, 等. 咖啡酸临床疗效研究进展[J]. 世界最新医学信息文摘, 2016, 16(42):83-84. [本文引用:1]
[5]	赖睿, 刘淇, 李吻吻, 等. 咖啡酸对糖尿病肾病的保护作用及其机制研究进展[J]. 海南医学, 2022, 33(10):1338-1342. [本文引用:1]
[6]	国家药典委员会. 中华人民共和国药典(一部)[M]. 北京: 中国医药科技出版社, 2010:107-217. [本文引用:1]
[7]	全浩, 韩永志. 标准物质及其应用技术[M].2版. 北京: 中国标准出版社, 2003: 90. [本文引用:1]
[8]	倪晓丽. 我国的标准物质及其发展[J]. 化学分析计量, 2000, 9(3):6-7. [本文引用:1]
[9]	于亚东, 刘媛. ISO/REMCO关于标准物质的新定义[J]. 化学分析计量, 2008, 17(1):4-5. [本文引用:1]
[10]	EMONS H, FAJGELI A, VAN DER VEEN A, et al. New definitions on reference materials[J]. Accred Qual Assur, 2006, 10(10):576-578. DOI:10.1007/s00769-006-0089-9 URL [本文引用:1]
[11]	国家计量局. 中华人民共和国计量法[S]. 北京: 法律出版社, 1985: 2. [本文引用:1]
[12]	国家质量技术监督局, 全国法制计量技术委员会. 中华人民共和国国家计量技术规范JJF 1006-1994一级标准物质研制技术规范[S]. 北京: 中国质检出版社, 1994. [本文引用:1]
[13]	International Standard Organization (ISO). ISO Guide 35:Reference materials-General and statistical principles for certification[S]. Geneva: International Organization for Standardization, 2006. [本文引用:1]
[14]	国家质量技术监督局, 全国法制计量技术委员会. 中华人民共和国国家计量技术规范JJF 1059-1999测量不确定度评定与表示[S]. 北京: 中国质检出版社, 1999. [本文引用:1]
[15]	KUO Y, LEE S, LAI J, et al. Constituents of the whole herb of clinoponium laxiflorum[J]. J Chin Chem Soc, 2000, 47(1):247-252. DOI:10.1002/jccs.v47.1 URL [本文引用:1]

咖啡酸及其衍生物药理作用研究进展

2021

... 咖啡酸属酚酸类化合物,广泛存在于多种中药材植物中,如一枝黄、杜仲、薄荷、蒲公英等.研究发现,咖啡酸具有广泛的药理活性,如抗菌、抗病毒、抗炎、抗氧化、抗癌等作用,近年来又逐渐发现其在糖尿病肾病、心肌细胞保护、免疫系统疾病等方面具有较好活性^[1,2,3,4,5].鉴于咖啡酸化学成分存在于多种中药材中,《中华人民共和国药典》将其列为冬葵果等中药材质量评价的有效或指标成分,在冬葵果、杠板归、牵牛子等多种中药材的鉴别检查中亦作为对照品使用^[6].因此,研究咖啡酸纯度标准物质对于我国中药相关产品的质量控制具有重要的科学意义. ...

咖啡酸等小分子酚酸类成分自氧化及聚合机制产物及药理活性研究进展

2021

咖啡酸研究概况

2017

咖啡酸临床疗效研究进展

2016

咖啡酸对糖尿病肾病的保护作用及其机制研究进展

2022

2010

2003

... 标准物质是具有可溯源性和准确量值的测量标准,其基本功能是可以复现、保存与传递量值,保证在不同时间与空间中量值的可比性与一致性.标准物质的特性量值是作为分析测量中的“量具”和“标准”,在校准仪器、评价方法、确定材料成分、考核人员水平以及生产过程中的质量控制方面起着重要的标准的作用^[7,8].2005年国际标准化组织/标准物质委员会(ISO/REMCO)对标准物质、有证标准物质、基准标准物质赋予了新的定义^[9,10]. ...

我国的标准物质及其发展

2000

ISO/REMCO关于标准物质的新定义

2008

New definitions on reference materials

2006

1985

... 我们根据中华人民共和国计量法、一级标准物质研制技术规范(JJF 1006-1994)、标准物质管理办法与《中华人民共和国药典》等相关技术文件^{[11,12,13,14]},研制了咖啡酸化学纯度有证标准物质,具有溯源性和量值传递功能,可应用于相关化学药品、中药产品、保健品的质量监控,为实现我国准确定量检测药品与相关物质提供了标准物质资源和物质纯度标准. ...

1994

2006

1999

Constituents of the whole herb of clinoponium laxiflorum

2000

... 咖啡酸标准物质候选物原料由东北产地的蒲公英中药材提取、分离、纯化获得. 采用四大光谱技术进行咖啡酸纯度标准候选物样品进行结构确证研究:UV(乙腈)λ_max:320.5 nm、294.0 nm、239.0 nm、216.5 nm、191.5 nm;IR:3 431.7,3 231.7,3 025.0,2 830.4,2 563.9,1 644.7,1 619.4,1 600.7,1 530.7,1 449.6,1 374.7,1 352.0,1 326.1,1 296.1,1 280.0,1 217.7,1 174.3,1 120.3,974.8,968.6,935.4,900.2,871.9,849.7,816.8,801.7,779.9,736.6,699.1,647.8,603.0,576.0,458.6 cm^-1;H-NMR(d₆-DMSO):δppm:6.2(1H,d,J=15.9Hz,H-6),6.7(1H,d,J=8.2Hz,H-7),6.9(1H,dd,J=8.2Hz,J=1.85Hz,H-2),7.0(1H,d,J=1.85Hz,H-8),7.4(1H,d,J=15.85Hz,H-5),9.1(1H,s,H-1),9.5(1H,s,H-3),12.1(1H,s,O-H).¹³C-NMR(d₆-DMSO):δppm:114.6(C-1),115.1(C-6),115.7(C-7),121.1(C-5),125.7(C-2),144.6(C-4),145.5(C-3),148.1(C-8),167.9(C-9);ESI-MS m/z:181.0(M⁺+1);以上数据与文献报道基本一致^[15],可确定标准物质候选物样品为咖啡酸. ...

实验条件	t/ d	纯度									均值	标准偏差
		瓶1			瓶2			瓶3
		1	2	3	1	2	3	1	2	3
高温	0	99.52	99.52	99.52	99.54	99.54	99.54	99.52	99.53	99.53	99.53	1.00×10^-4
	7	99.53	99.53	99.52	99.52	99.52	99.52	99.52	99.52	99.53	99.52	5.77×10^-5
	14	99.52	99.52	99.52	99.53	99.53	99.52	99.53	99.53	99.52	99.52	3.85×10^-5
高湿	0	99.52	99.52	99.52	99.54	99.54	99.54	99.52	99.53	99.53	99.53	1.00×10^-4
	7	99.52	99.51	99.52	99.52	99.52	99.52	99.53	99.53	99.53	99.52	5.77×10^-5
	14	99.52	99.52	99.52	99.52	99.52	99.53	99.53	99.52	99.52	99.52	1.93×10^-5
光照	0	99.52	99.52	99.52	99.54	99.54	99.54	99.52	99.53	99.53	99.53	1.00×10^-4
	7	99.53	99.52	99.52	99.52	99.52	99.52	99.52	99.52	99.52	99.52	1.93×10^-5
	14	99.53	99.52	99.52	99.52	99.52	99.52	99.52	99.52	99.52	99.52	1.93×10^-5
